Giriş Beslemesi
Gerilim 24 VAC
Maksimum Güç Tüketimi 5W + Motor Gücü
Besleme Koruması Sigorta Korumalı
Motor Çıkışları
Gerilim 24 VDC
Çıkış Akımı Max. 5 A
Koruma Aşırı Yük ve Kısa Devre Korumalı
Kontrol Modu 4 Bölgeli Kontrol
Kodlayıcı Girişi
Tipi 2 Kanallı Artımlı Kodlayıcı
Kodlayıcı Çözünürlüğü Between 100-5000 Pulse
Gerilim 5 VDC
Çıkış Sinyalleri
Kumanda Panosu İçin Çıkışlar Kapı tam açıldı / Kapı tam kapandı / Hata algılandı
Çıkış Tipi Röle
Giriş Sinyalleri
Kapı Kumanda -Hız Girişleri Kapı Aç Sinyali / Kapı Kapa Sinyali
Diğer Girişler Light Curtain Signal / NDG Signal
Kullanıcı Arayüzü
Standart Kart Üzerinde Arayüz 16x2 Karakter, LCD ve Tuş takımı
Sesli İkaz Buzzer
Dil Seçimi Turkish / English
Çalışma Sınırları
Kapı Genişliği 40 - 500 cm
Motor Gücü Max. 120 W
Kapı Açma-Kapama Hızı 5 - 100cm/s
Kapı Açma-Kapama Yavaş Hızı 1 - 20cm/s

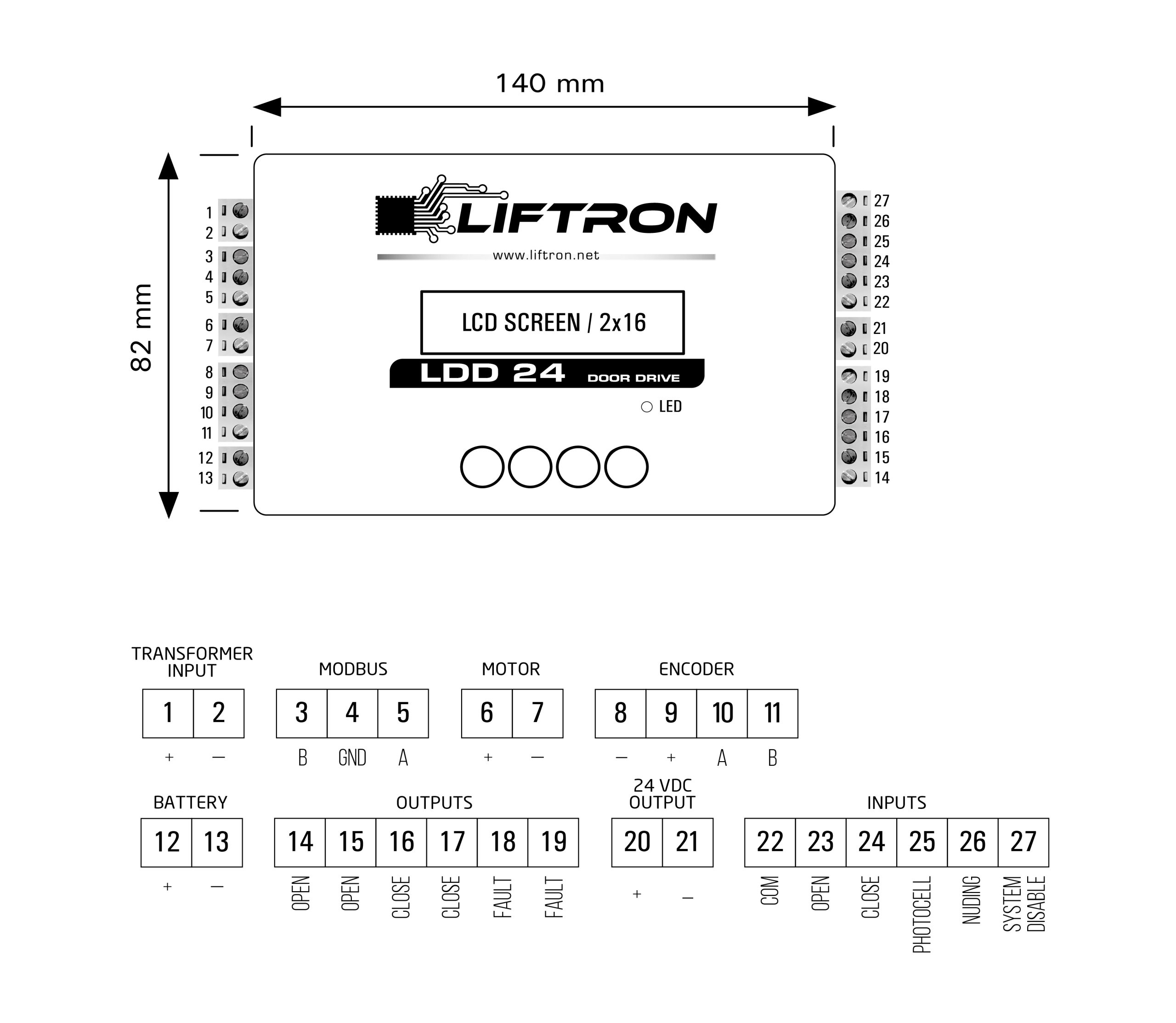

Terminal Rumuzları
Motor Terminali Motor Çıkışları
Kart Besleme Girişi 185 - 265V (AC) Supply
Akü Uçları Akü + ucu / Akü - ucu
Modbus İletişim Bağlantı Noktası GND, A ucu, B ucu
Kodlayıcı Terminali
A Kodlayıcı Darbe girişi Terminali (A Kanalı)
B Kodlayıcı Darbe Girişi Terminali (B Kanalı)
GND Kodlayıcı için (-) Besleme
+5V Kodlayıcı için +5V Besleme
+ 24 V Giriş Sinyalleri için 24 VDC dahili besleme (+) ucu
GND Giriş Sinyalleri için 0 VDC dahili besleme (-) ucu
FSL Fotosel Sinyal Girişi
Open Kapı Açma Sinyal Giriş
Close Kapı Kapama Sinyal Sirişi
PL1 Programlanabilir Giriş
PL2 Programlanabilir Giriş
Modbus Terminali
A Modbus Haberleşme A ucu
B Modbus Haberleşme B ucu
GND Modbus Sinyalleri İçin Besleme (-) ucu
